Productintroductie

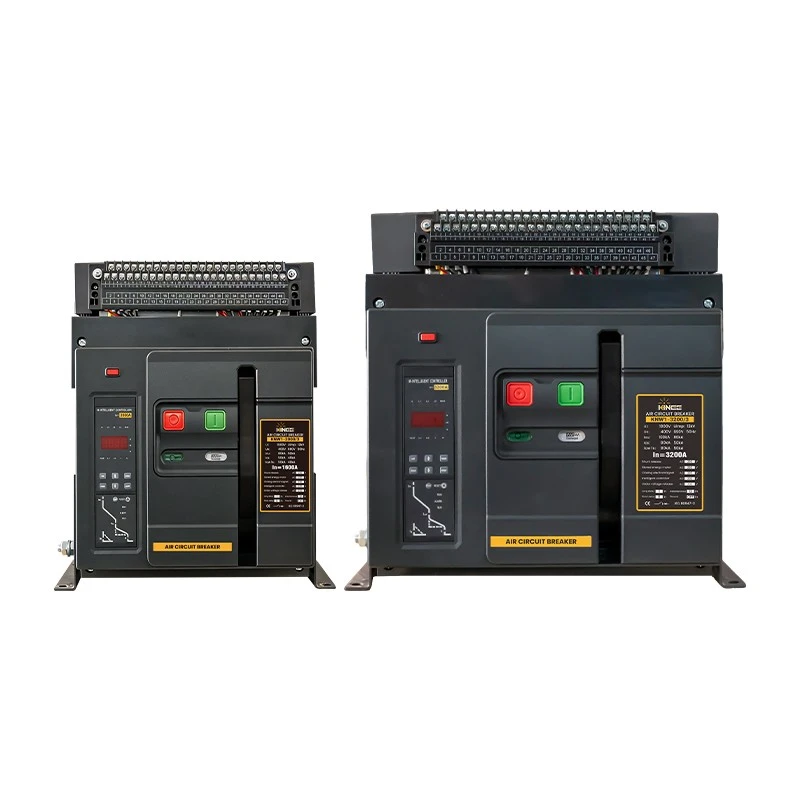

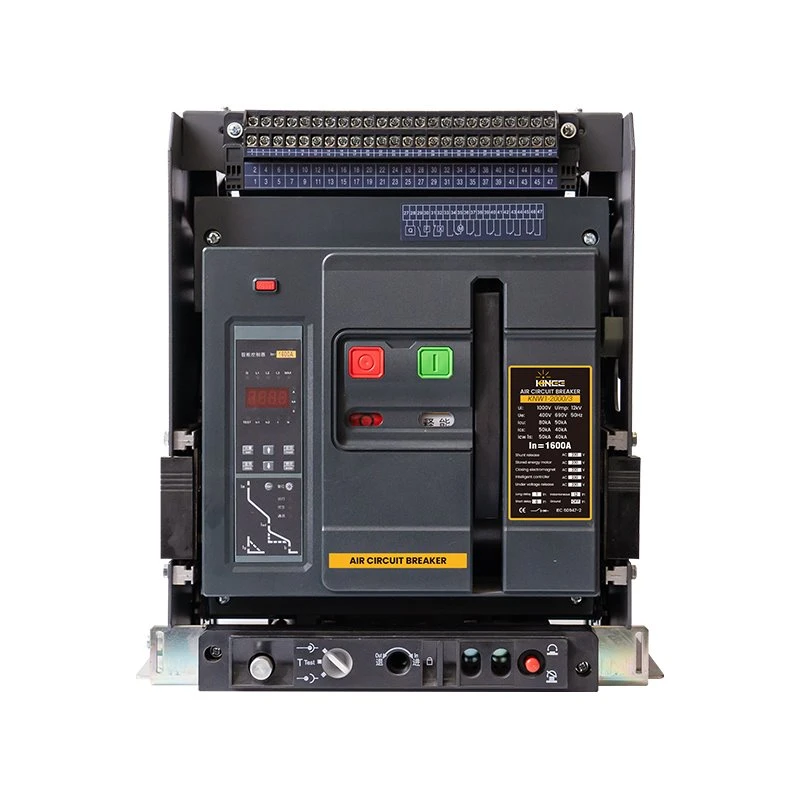

De universele stroomonderbreker uit de KNW1-serie voor op het net-gekoppelde fotovoltaïsche systemen is geschikt voor fotovoltaïsche stroomdistributienetwerken met AC 50 Hz, een nominale bedrijfsspanning van AC400V of AC690V en een nominale stroom van 6300A en lager. Stroomonderbrekers met hoge capaciteit Luchtstroomonderbreker Dit type apparaat wordt gebruikt om elektrische energie te distribueren en lijnen en stroomapparatuur te beschermen tegen overbelasting, onderspanning, kortsluiting en een-fasige aardingsfouten; Het kan ook worden gebruikt als scheidingsschakelaar. Stroomonderbrekers met hoge capaciteit Luchtstroomonderbreker Deze stroomonderbreker beschikt over intelligente beveiligingsfuncties, nauwkeurige selectieve bescherming, verbeterde betrouwbaarheid van de stroomvoorziening en voorkomt onnodige stroomuitval.
De stroomonderbreker kan, als luchtstroomonderbreker met hoge capaciteit, vertraagde uitschakeling bij onderspanning bewerkstelligen, waardoor fluctuaties in het stroomsysteem en plotselinge dalingen worden vermeden. Het zorgt ervoor dat wanneer de netspanning fluctueert, de fotovoltaïsche energiebron niet onmiddellijk wordt losgekoppeld van het net, waardoor de ondersteunende rol van gedistribueerde fotovoltaïsche energiebronnen in het net wordt gemaximaliseerd en gebruikers maximale economische voordelen kunnen behalen. Vermogensschakelaars Luchtstroomonderbrekermodellen zoals de KNW1-serie zijn ideaal voor dergelijke veeleisende toepassingen.
De basisparameters van de stroomonderbreker worden weergegeven in Tabel 1
|
Nominale stroom in (A) |
Nominale spanning Ue (V) |
Ultieme kortsluiting-Circuitonderbrekingscapaciteit Icu (kA) |
Servicekortsluiting-Circuitonderbrekingscapaciteit Ics (kA) |
Nominaal kort-Tijd bestand tegen stroom Icw (kA) (1s) |
Boogafstand (mm) |
|||
|
400V |
690V |
400V |
690V |
400V |
690V |
|||
|
200, 400, 630, 800, 1000 |
50 Hz |
42 |
25 |
30 |
20 |
30 |
20 |
0 |
|
400, 630, 800, 1000, 1250, 1600, 2000 |
80 |
50 |
65 |
40 |
65 |
40 |
||
|
2000, 2500, 2900, 3200 |
100 |
65 |
80 |
50 |
80 |
50 |
||
|
3200, 3600, 4000 |
100 |
65 |
80 |
50 |
80 |
50 |
||
|
4000, 5000, 6300 |
120 |
80 |
120 |
80 |
120 |
80 |
||
Opmerking: 4000*A is de capaciteit-versie met verbeterde capaciteit van 3200A.
|
Parameter |
Waarde |
|
Instelling onderspanningsvrijgave (V) |
<20% Un |
|
Instelling voor onder-spanning (V) |
20%~70% VN |
|
Onderspanningsvertragingstijd (s) |
0~10 |
|
Spanningscontrole voor sluiten (bij aanwezige spanning) (V) |
85% On |
|
Sluitingstijd(en) |
20~60 |
Tabel 3 toont de reductiefactor van de stroomonderbreker op verschillende hoogtes.
|
Hoogte (m) |
Vermogensfrequentie Bestand tegen spanning (V) |
Max. nominale bedrijfsspanning (V) |
Correctiefactor voor bedrijfsstroom |
Correctiefactor voor het uitschakelvermogen van de stroomonderbreker |
|
2000 |
3500 |
690 |
1 |
1 |
|
3000 |
3500 |
690 |
0.93 |
0.93 |
|
4000 |
3000 |
690 |
0.88 |
0.71 |
|
5000 |
2200 |
560 |
0.82 |
0.63 |
Tabel 4 toont de reductiefactor van de stroomonderbreker bij verschillende omgevingstemperaturen.
|
Omgevingstemperatuur |
+40 graad |
+45 graad |
+50 graad |
+55 graad |
+60 graad |
+70 graad |
|
Toegestane continue bedrijfsstroom |
1In |
0,95 inch |
0,89 inch |
0,85 inch |
0,78 inch |
0,63 inch |
