Wenzhou Kinee Electrical Co., Ltd. is een van de meest betrouwbare fabrikanten en leveranciers van elektrische wisselstroomschakelaars met volledig- koperen spoel in China. Wij heten u van harte welkom bij de groothandel in elektrische wisselstroomschakelaars, alle-koperen spoel die hier vanuit onze fabriek te koop is. Alle op maat gemaakte producten zijn van hoge kwaliteit en een concurrerende prijs.
Productintroductie

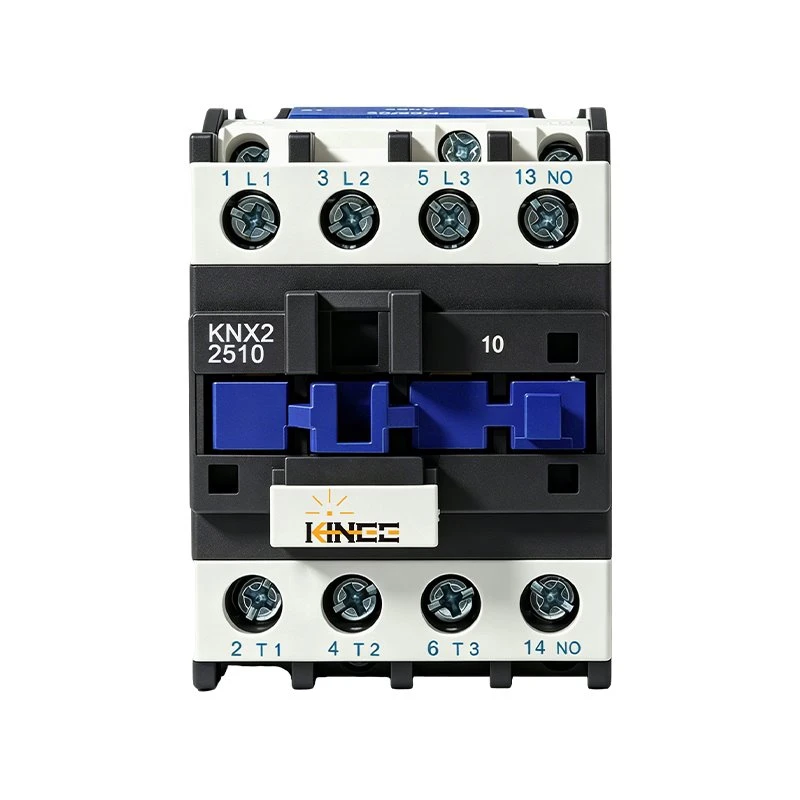

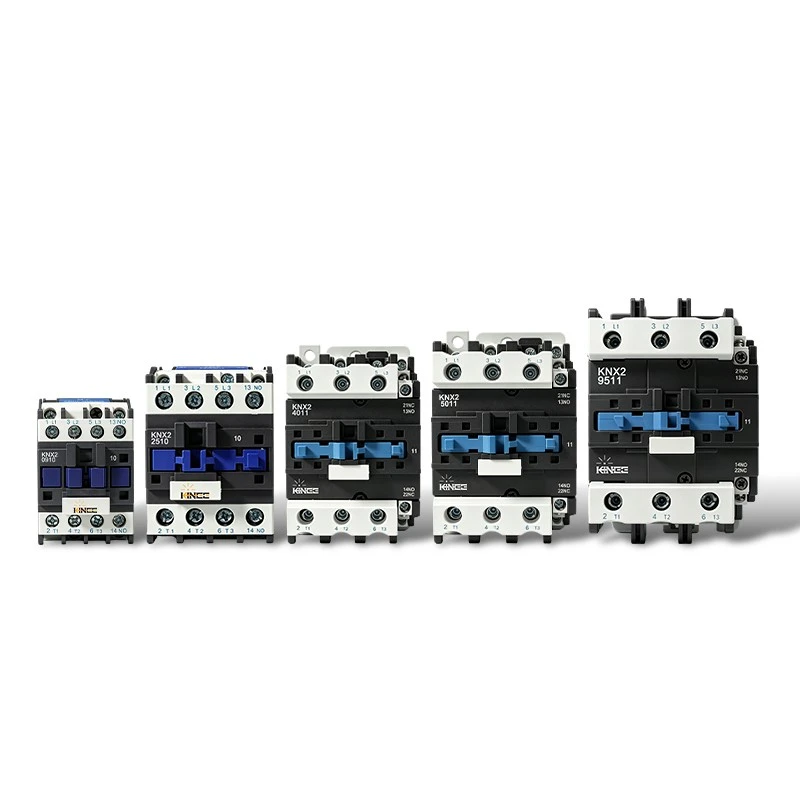

De KINEE KNX2-serie elektrische wisselstroomschakelaar Alle-wisselstroomschakelaars met koperen spoel hebben een nieuw uiterlijk en een compacte structuur. Ze worden voornamelijk gebruikt voor het frequent starten en regelen van AC-motoren, het op afstand aansluiten en ontkoppelen van circuits, en kunnen worden gecombineerd met geschikte thermische overbelastingsrelais, samen met een volledig koperen spoel met wisselstroomschakelaar, om elektromagnetische starters te vormen.
De elektrische wisselstroomschakelaar, geheel-koperen spoel, zorgt voor een betrouwbare werking en een lange levensduur. Voldoet aan de normen: IEC 60947-1, IEC 60947-4-1, elektrische wisselstroomschakelaar Volledig koperen spoel.
Technische parameters
|
Item |
KNX2-09(Z) |
KNX2-12(Z) |
KNX2-18(Z) |
KNX2-25(Z) |
KNX2-32(Z) |
||
|
Framekwaliteita |
09~12 |
18 |
25 |
32 |
|||
|
Nominale impulshoudspanning Uimp (kV) |
8 |
||||||
|
Geschatte plicht |
Acht-urige werkdag, ononderbroken werkdag, korte-werkdag, intermitterende werkdag (belastingsfactor 40%) |
||||||
|
Nominaal beperkt kort-Circuitstroom Iq (kA) |
50 (400V) |
||||||
|
Boogafstand (mm) |
10 |
||||||
|
Beperkende impedantie (Ω) |
0.05 |
||||||
|
Bijpassend zekeringstype |
gG20 |
gG32 |
gG40 |
gG50 |
|||
|
Bijpassende zekering Nominale stroom (A) |
20 |
32 |
40 |
50 |
|||
|
Coördinatietype |
Type "2" coördinatie |
||||||
|
Bijpassend model thermisch overbelastingsrelais |
NR2-25 |
NR2-25,36 |
|||||
|
Parameters hulpcircuit |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
Gelijkstroom-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp(kV) |
6 |
||||||
|
Het type zekering dat in het hulpcircuit wordt gebruikt |
gG10 |
||||||
|
AC-spoel |
50 Hz |
Ophalen-(VA) |
Kleiner dan of gelijk aan 70 |
Kleiner dan of gelijk aan 70 |
Kleiner dan of gelijk aan 70 |
Kleiner dan of gelijk aan 110 |
Kleiner dan of gelijk aan 110 |
|
Houd(VA) |
Kleiner dan of gelijk aan 9 |
Kleiner dan of gelijk aan 9 |
Kleiner dan of gelijk aan 9,5 |
Kleiner dan of gelijk aan 14 |
Kleiner dan of gelijk aan 14 |
||
|
Vermogen (W) |
1.8~2.7 |
1.8~2.7 |
3~4 |
3~4 |
3~4 |
||
|
DC-spoel |
Vermogen (W) |
Kleiner dan of gelijk aan 9 |
Kleiner dan of gelijk aan 9 |
Kleiner dan of gelijk aan 11 |
Kleiner dan of gelijk aan 11 |
Kleiner dan of gelijk aan 11 |
|
|
Regellus Uimp(kV) |
6 |
||||||
|
Bewegingsbereik |
Trek-spanning aan: (85%~110%) Wij; Uitschakelspanning: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
|
Item |
KNX2-40(Z) |
KNX2-50(Z) |
KNX2-65(Z) |
KNX2-80(Z) |
KNX2-95(Z) |
||
|
Framekwaliteita |
40~65 |
80~95 |
|||||
|
Nominale impulshoudspanning Uimp (kV) |
8 |
||||||
|
Geschatte plicht |
Acht-urige werkdag, ononderbroken werkdag, korte-werkdag, intermitterende werkdag (belastingsfactor 40%) |
||||||
|
Nominaal beperkt kort-Circuitstroom Iq (kA) |
50 (400V) |
||||||
|
Boogafstand (mm) |
12 |
||||||
|
Beperkende impedantie (Ω) |
0.05 |
||||||
|
Bijpassend zekeringstype |
gG63 |
gG80 |
gG125 |
||||
|
Bijpassende zekering Nominale stroom (A) |
63 |
80 |
125 |
||||
|
Coördinatietype |
Type "2" coördinatie |
||||||
|
Bijpassend model thermisch overbelastingsrelais |
NR2-93 |
||||||
|
Parameters hulpcircuit |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
Gelijkstroom-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp(kV) |
6 |
||||||
|
Het type zekering dat in het hulpcircuit wordt gebruikt |
gG10 |
||||||
|
AC-spoel |
50 Hz |
Ophalen-(VA) |
Kleiner dan of gelijk aan 300 |
Kleiner dan of gelijk aan 300 |
Kleiner dan of gelijk aan 300 |
Kleiner dan of gelijk aan 300 |
Kleiner dan of gelijk aan 300 |
|
Houd(VA) |
Kleiner dan of gelijk aan 45 |
Kleiner dan of gelijk aan 45 |
Kleiner dan of gelijk aan 45 |
Kleiner dan of gelijk aan 57 |
Kleiner dan of gelijk aan 57 |
||
|
Vermogen (W) |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
||
|
DC-spoel |
Vermogen (W) |
Kleiner dan of gelijk aan 22 |
Kleiner dan of gelijk aan 22 |
Kleiner dan of gelijk aan 22 |
Kleiner dan of gelijk aan 22 |
Kleiner dan of gelijk aan 22 |
|
|
Regellus Uimp(kV) |
6 |
||||||
|
Bewegingsbereik |
Trek-spanning aan: (85%~110%) Wij; Uitschakelspanning: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
"a" Schakelaars van dezelfde frameklasse verwijzen naar schakelaars met dezelfde externe afmetingen en interne structuur, met slechts enkele verschillen in afmetingen, maar met verschillende nominale bedrijfsstromen; KNX2-40 en KNX2-65 zijn bijvoorbeeld schakelaars van dezelfde frameklasse (40~65).
